HEA-balk S355J2

HEA-balk lagerläggs i dimension 100 till 600 i längder om 10,1-18,1 meter. Stålsort S355J2. HEA står för Europeisk bredflänsprofil A. HEA-balken har betydligt bredare fläns än IPE-balken och därmed bättre vridstyvhet, men också högre egenvikt. HEA-profilen används även till pelare tack vare dess goda motståndskraft mot knäckning. BE Group erbjuder även kapning, borrning, blästring och målning av HEA-balk.

Se sortiment

HEB-balk S355J2

HEB-balk lagerläggs i dimension 100 till 600 i längder om 10,1-18,1 meter. Stålsort S355J2. HEB står för Europeisk bredflänsprofil B. HEB-balken skiljer sig från HEA genom grövre godstjocklek och högre egenvikt. HEB-profilen har samma användningsområden som HEA och används främst i de fall man kan tillgodoräkna sig HEB-balkens kraftigare utförande vid dimensioneringen. BE Group erbjuder även kapning, borrning, blästring och målning av HEB-balk.

Se sortiment

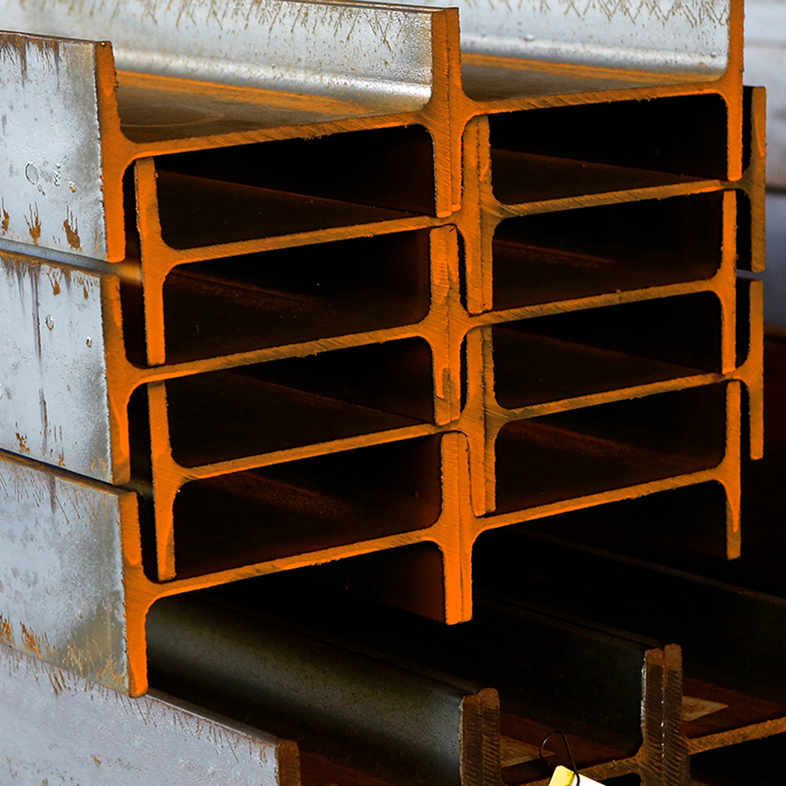

IPE-balk S355J2

IPE-balk lagerläggs i stålsort S355J2 i dimension 80-600 i längder om 10,1-18,1 meter. IPE står för Europa-Profil I. IPE är den balkprofil som vanligen används när balken ska byggas in, till exempel i en vägg, och om det inte finns någon risk att balken kan vippa omkull. IPE-balken kännetecknas av att profilhöjden är betydligt större än flänsarnas bredd. Flänsarnas insida sluttar dessutom en aning mot ytterkanten. Vi erbjuder även kapning, borrning, blästring och målning av IPE-balk. BE Group lagerhåller även klenare IPE-balkdimensioner i stålsort S275JR.

Se sortiment

UPE-balk S355J2

UPE-balk lagerläggs i dimension 80 till 400 i längder om 10,1-15,1 meter. Stålsort S355J2. UPE står för Europa-Profil U och är numera den vanligast förekommande U-balkprofilen. Profilen har parallella flänsar för enklare sammanfogning. Vi erbjuder även kapning, borrning, blästring och målning av UPE-balk

Se sortiment

UNP-balk S235JR

UNP-balk i stålsort S235JR är utgående och ersätts i hela dimensionsprogrammet av stålsort S355J2 (balkdimensioner 80-400).

Se sortiment

UNP-balk S355J2

UNP-balk lagerläggs i dimension 80 till 400 i längder om 10,1-12,1 meter. Stålsort S355J2. UNP står för Normal-Profil U. Den kännetecknas av att flänsarnas insida sluttar en aning mot ytterkanten. UNP används främst i de fall där man har nytta av den sluttande flänsen. UNP är en äldre standard och har i stor utsträckning ersatts av UPE profilen. Vi erbjuder även kapning, borrning, blästring och målning av UNP-balk.

Se sortiment

Kemisk analys

Se tabell

Kemisk sammansättning vid chargeanalys för långa och platta stålprodukter av stålsorter med krav på slagseghet. EN 10025-2, EN 10028 eller 10149.

Observera att nedanstående tabell är ett utdrag och att kompletterande information finns i den kompletta normen. Informationen nedan är att betrakta som vägledning.

Beteckning stålsort Desoxidationsmetod   FN=ej otätat FF=heltätat Max C % för nominell tjocklek i mm <16 Max C % för nominell tjocklek i mm <16<40 Max C % för nominell tjocklek i mm >40 (c) Si % max. Mn %  max. P %  max. (d) S % max. (d, e) N %  max. (f) Cu %  max.  Övriga % max. (g)
S235JR FN 0.17 0.17 0.20 - 1.40 0.035 0.035 0.012 0.55 -
S235J0 FN 0.17 0.17 0.17 - 1.40 0.030 0.012 0.012 0.55 -
S235J2 FF 0.17 0.17 0.17 - 1.40 0.025 - - 0.55 -
S275JR FN 0.21 0.21 0.22 - 1.50 0.035 0.012 0.012 0.55 -
S275J0 FN 0.18 0.18 0.18(h) - 1.50 0.030 0.012 0.012 0.55 -
S275J2 FF 0.18 0.18 0.18(h) - 1.50 0.025 - - 0.55 -
S355JR FN 0.24 0.24 0.24 0.55 1.60 0.035 0.012 0.012 0.55 -
S355J0 FN 0.20 0.20(i) 0.22 0.55 1.60 0.030 0.012 0.012 0.55 -
S355J2 FF 0.20 0.20(i) 0.22 0.55 1.60 0.025 - - 0.55 -
S355K2 FF 0.20 0.20(i) 0.22 0.55 1.60 0.025 - - 0.55 -
S355MCc   0.12 0.12 - 0.50 1.50 0.025 0.020 - - j
S420MCc   0.12 0.12 - 0.50 1.60 0.025 0.015 - - j
S650MCc   0.12 0.12 - 0.50 2.00 0.025 0.015 - - j
S355J0WP FN 0.12 0.12 0.12 0.75 1.0 0.06-0.15 0.035 0.009 0.25-0.55 0.65 Ni
P265GHc   0.20 0.20 0.20 0.40 0.80-1.40 0.025 0.010 0.012 0.30 k
HB450m FF 0.25 0.25 0.25 0.70 1.60 0.025 0.010 - 0.30
S690QLc FF 0.20 0.20 0.20 0.80 1.70 0.020 0.010 0.015 0.50 l

c) För profiler med nominell tjocklek > 100 mm skall C-halt överenskommas (option 26).
d) För långa produkter kan P och S halten vara 0.005% högre.
e) För långa produkter får max S-halt ökas med 0,015 % för förbättrad bearbetbarhet efter överenskommelse om stålet är behandlat för förbättrad sulfidmorfologi och den kemiska analysen visas min. 0,002 % Ca.
f) Maximihalten för kväve gäller inte om den kemiska analysen visar en lägsta halt av total Al av 0,020 % eller minst 0,015 % syrelösligt Al eller om tillräckligt mycket andra kvävebindande ämnen finns. I detta fall skall de kvävebindande ämnena anges i intyget.
g) Om andra ämnen tillsätts skall det anges i kontrollintyget.
h) För nominell tjocklek >150 mm: C = 0,20 % max.
i) För nominell tjocklek >30 mm: C = 0,22 % max.
j) Summan av Nb, V och Ti ska vara max. 0.22%
k) Summan av Cr, Cu, Mn och Ni ska vara max. 0.70%
l) Det ska finnas minst 0,010% finkornbildande ämnen närvarande. Även aluminium är ett av dessa ämnen. Minimihalten 0,010% avser lösligt aluminium. Detta värde anses uppnått om total aluminiumhalt är minst 0,013% vid tvist ska löslig halt bestämmas.
m) Tillverkas ej enligt EN. Hållfasthetsdata och analys är således ej normerade, utan baseras på leverantörernas datablad. Hållfasthet gäller för T=20mm. Beteckningen anspelar på materialets hårdhet i Brinell.

Mekaniska egenskaper - Sträckgräns

Se tabell

Mekaniska egenskaper vid rumstemperatur för långa och platta produkter av stålsorter med specificerad slagseghet. EN 10025-2, EN 10028 eller EN 10149

Observera att nedanstående tabeller är ett utdrag och att kompletterande information finns i den kompletta normen. Informationen nedan är att betrakta som vägledning.

Minimum sträckgräns ReH (a) MPa (b). Nominell tjocklek, mm

Beteckning Stålsort <16 >16 <40 >40 <63 >63 <80 >80 <100 >100 <150 >150 <200 >200 <250 >250 <400 (c)
S235JR 235 255 215 215 215 195 185 175 -
S235J0 235 255 215 215 215 195 185 175 -
S235J2 235 255 215 215 215 195 185 175 165
S275JR 275 265 255 245 235 225 215 205 -
S275J0 275 265 255 245 235 225 215 205 -
S275J2 275 265 255 245 235 225 215 205 195
S355JR 355 345 335 325 315 295 285 275 -
S355J0 355 345 335 325 315 295 285 275 -
S355J2 355 345 335 325 315 295 285 275 265
S355K2 355 345 335 325 315 295 285 275 265
S355MCc 355   - - - - - - -
S420MCc 420   - - - - - - -
S650MCc 650d   - - - - - - -
S355J0WP 355 345 - - - - - - -
P265GHc 265 255 245e 215e 215 200 185 185 -
HB450m - 960 - - - - - - -
S690QLc 690n1 690n1 650n2 650 650 630 - - -

a) För plåt, band och bredplattstång med bredd > 600 mm gäller tvärprov (t) vinkelrätt mot valsriktningen. För alla övriga formvaror gäller värden för längsprov (l), parallellt med valsriktningen.
b) 1 MPa = 1 N/mm2.
c) Värdena gäller för platta produkter.
d) För tjocklek > 8 mm kan minimum sträckgräns vara 20 MPa lägre
e) Tjockleksintervallen är 40-60, 60-100 mm
m) Tillverkas ej enligt EN. Hållfasthetsdata och analys är således ej normerade, utan baseras på leverantörens datablad. Hållfasthet gället för T=20mm. Beteckningen anspelar på materialets hårdhet i Brinell.
n) Tjockleksintervallen är 3-50 (n1), 50-100 (n2) och 100-150 (n3) mm


Mekaniska egenskaper - Brottgräns

Se tabell

Mekaniska egenskaper vid rumstemperatur för långa och platta produkter av stålsorter med specificerad slagseghet. EN 10025, EN 10028 eller EN 10149

Observera att nedanstående tabeller är ett utdrag och att kompletterande information finns i den kompletta normen. Informationen nedan är att betrakta som vägledning.

Minimum brottgräns MPa (b). Nominell tjocklek, mm

Beteckning Stålsort <3 >3 <100 >100 <150 >150 <250 >250 <400 (c)
S235JR 360-510 360-510 350-500 340-390 -
S235J0 360-510 360-510 350-500 340-390 -
S235J2 360-510 360-510 350-500 340-390 -
S275JR 430-580 410-560 400-540 380-540 235380-540
S275J0 430-580 410-560 400-540 380-540 -
S275J2 430-580 410-560 400-540 380-540 -
S355JR 510-680 470-630 450-600 450-600 380-540
S355J0 510-680 470-630 450-600 450-600 -
S355J2 510-680 470-630 450-600 450-600 -
S355K2 510-680 470-630 450-600 450-600 450-600
S355MCc 430-550 - - - -
S420MCc 480-620 - - - -
S650MCc 700-880 - - - -
S355J0WP 510-680 470-630 - - -
P265GHc 410-530 410-530 400-530 390-530 -
HB450m 1 400 - - - -
S690Qc   770-940 760-930 - -



c) Värdena gäller för platta produkter.
m) Tillverkas ej enligt EN. Hållfasthetsdata och analys är således ej normerade, utan baseras på leverantörens datablad. Hållfasthet gället för T=20mm. Beteckningen anspelar på materialets hårdhet i Brinell.



Översättningstabell för allmänna konstruktionsstål

Se tabell

Observera att jämförelserna endast är att betrakta som vägledning

Enl. utdrag EN10027-1 Enl. närmast tidigare jämförbar SS-norm Enl. närmast tidigare jämförbar DIN-norm (17100)
S235JR SS-1311 USt37-2
S235JR SS-1312-00 RSt37-2
S235J0 - St37-3U
S235J2 - St37-3N
S275JR SS-1412-00 St44-2
S275J0 - St44-3U
S275J2 SS-1414-01 St44-3N
S355JR SS-2172-00 -
S355J0 SS-2132-01 St52-3U
S355J2 SS-2134-01 St52-3N
S355J2/N/M - -
S355K132 - -



Beteckningar för konstruktionsstål

Se bild

Vägledning gällande vanliga beteckningar för konstruktionsstål
