Rör

Stålrör är en huvudprodukt inom industriell produktion och byggnation. BE Group erbjuder ett sortiment med svetsade konstruktionsrör, d.v.s. hålprofiler VKR/KKR/KCKR, samt ett omfattande sortiment av svetsade stålrör, handelstuber, svetsade precisionsstålrör (runda/kvadratiska/rektangulära) samt varmförzinkade stolprör.
Läs mer

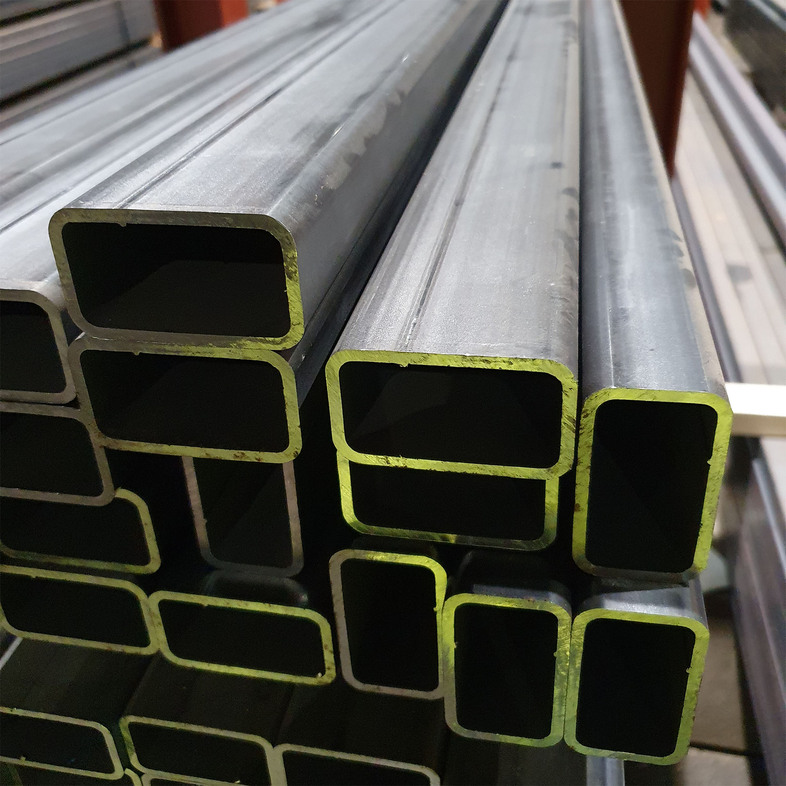

Hålprofiler

Hålprofiler

Hålprofiler, som även benämns som konstruktionsrör, är konstruktionselement som vanligen används i stålkonstruktioner där de bärande elementen är synliga. Konstruktionsrör används ofta som pelare. Konstruktionsrör kan vara formade i varmt eller kallt tillstånd, vilket ger olika egenskaper som måste beaktas vid dimensioneringen. De vanligaste hålprofilerna är de fyrkantiga VKR och KKR samt de runda VCKR och KCKR.

Se sortiment

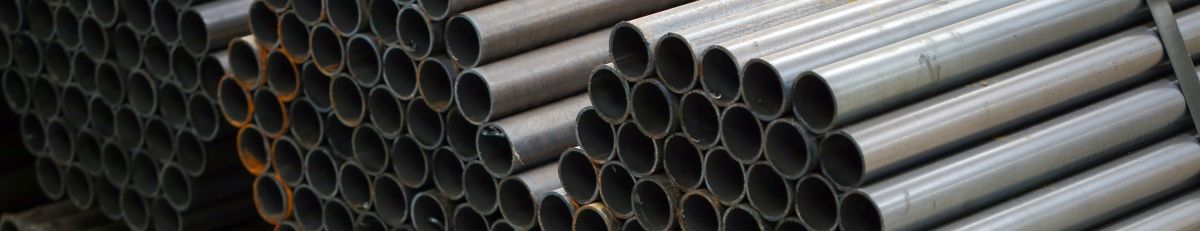

Svetsade stålrör

Svetsade stålrör

Svetsade stålrör, även benämnda som ledningsrör eller flödesrör, lagerhålls av BE Group enligt EN 10255 i stålsort S195. Rören är enkla att bocka och forma och även godkända för tryckbärande ändamål. Användningsområdena är många, till exempel enklare konstruktioner som räcken, lejdare samt till sprinklersystem, vattenledningar mm. Dock ej till mekaniska konstruktioner.

Se sortiment
Svetsade handelstuber

Svetsade handelstuber

Handelstuber enligt EN 10217-1 är svetsade stålrör som bland annat är avsedda som ledningsrör för olika media (vatten, luft, slam och andra vätskor) och enklare konstruktioner. Rören är exempelvis också förekommande i samband med anläggningar för fjärrvärme eller snökanoner. Rören levereras i varmvalsat utförande och BE Group lagerhåller rören i stålsort P235TR1, vilket innebär att rören kan motstå högre tryck. Bokstaven "P" i stålsortsbeteckningen anger detta.

Se sortiment
Svetsade precisionsstålrör

Svetsade precisionsstålrör

Svetsade precisionsstålrör är vanligt förekommande och används till lättare konstruktioner. Dessa rör kännetecknas av tunn godstjocklek, måttnoggrannhet, snäva dimensionstoleranser och fina ytor. Rören är lämpliga för ytbehandlingar, såsom förkromning för kallbandstillverkade rör och varmförzinkning eller lackering för varmvalsade/betade rör.

Se sortiment
Stolprör varmförzinkade

Stolprör varmförzinkade

Svetsade stolprör varmförzinkade 50-80 my. Stålsort S235JRH.

Se sortiment

Rör

Stålrör är en huvudprodukt inom industriell produktion och byggnation. BE Group erbjuder ett sortiment med svetsade konstruktionsrör, d.v.s. hålprofiler VKR/KKR/KCKR, samt ett omfattande sortiment av svetsade stålrör, handelstuber, svetsade precisionsstålrör (runda/kvadratiska/rektangulära) samt varmförzinkade stolprör.
Kemisk analys Se tabell

Kemisk sammansättning vid chargeanalys för långa och platta stålprodukter av stålsorter med krav på slagseghet. EN 10025-2.

Observera att nedanstående tabell är ett utdrag ur EN 10025-2 och att kompletterande information finns i den kompletta normen. Informationen nedan är att betrakta som vägledning.

Beteckning stålsort Desoxidationsmetod   FN=ej otätat FF=heltätat Max C % för nominell tjocklek i mm <16 Max C % för nominell tjocklek i mm <16<40 Max C % för nominell tjocklek i mm >40 (c) Si % max. Mn %  max. P %  max. (d) S % max. (d, e) N %  max. (f) Cu %  max.  Övriga % max. (g)
S235JR FN 0.17 0.17 0.20 - 1.40 0.035 0.035 0.012 0.55 -
S235J0 FN 0.17 0.17 0.17 - 1.40 0.030 0.012 0.012 0.55 -
S235J2 FF 0.17 0.17 0.17 - 1.40 0.025 - - 0.55 -
S275JR FN 0.21 0.21 0.22 - 1.50 0.035 0.012 0.012 0.55 -
S275J0 FN 0.18 0.18 0.18(h) - 1.50 0.030 0.012 0.012 0.55 -
S275J2 FF 0.18 0.18 0.18(h) - 1.50 0.025 - - 0.55 -
S355JR FN 0.24 0.24 0.24 0.55 1.60 0.035 0.012 0.012 0.55 -
S355J0 FN 0.20 0.20(i) 0.22 0.55 1.60 0.030 0.012 0.012 0.55 -
S355J2 FF 0.20 0.20(i) 0.22 0.55 1.60 0.025 - - 0.55 -
S355K2 FF 0.20 0.20(i) 0.22 0.55 1.60 0.025 - - 0.55 -

c) För profiler med nominell tjocklek > 100 mm skall C-halt överenskommas (option 26).
d) För långa produkter kan P och S halten vara 0.005% högre.
e) För långa produkter får max S-halt ökas med 0,015 % för förbättrad bearbetbarhet efter överenskommelse om stålet är behandlat för förbättrad sulfidmorfologi och den kemiska analysen visas min. 0,002 % Ca.
f) Maximihalten för kväve gäller inte om den kemiska analysen visar en lägsta halt av total Al av 0,020 % eller minst 0,015 % syrelösligt Al eller om tillräckligt mycket andra kvävebindande ämnen finns. I detta fall skall de kvävebindande ämnena anges i intyget.
g) Om andra ämnen tillsätts skall det anges i kontrollintyget.
h) För nominell tjocklek >150 mm: C = 0,20 % max.
i) För nominell tjocklek >30 mm: C = 0,22 % max.

Mekaniska egenskaper - Sträckgräns Se tabell

Mekaniska egenskaper vid rumstemperatur för långa och platta produkter av stålsorter med specificerad slagseghet. EN 10025-2.

Observera att nedanstående tabeller är utdrag ur EN 10025-2 och att kompletterande information finns i den kompletta normen. Informationen nedan är att betrakta som vägledning.

Minimum sträckgräns ReH (a) MPa (b). Nominell tjocklek, mm

Beteckning Stålsort <16 >16 <40 >40 <63 >63 <80 >80 <100 >100 <150 >150 <200 >200 <250 >250 <400 (c)
S235JR 235 255 215 215 215 195 185 175 -
S235J0 235 255 215 215 215 195 185 175 -
S235J2 235 255 215 215 215 195 185 175 165
S275JR 275 265 255 245 235 225 215 205 -
S275J0 275 265 255 245 235 225 215 205 -
S275J2 275 265 255 245 235 225 215 205 195
S355JR 355 345 335 325 315 295 285 275 -
S355J0 355 345 335 325 315 295 285 275 -
S355J2 355 345 335 325 315 295 285 275 265
S355K2 355 345 335 325 315 295 285 275 265

a) För plåt, band och bredplattstång med bredd > 600 mm gäller tvärprov (t) vinkelrätt mot valsriktningen. För alla övriga formvaror gäller värden för längsprov (l), parallellt med valsriktningen.
b) 1 MPa = 1 N/mm2.
c) Värdena gäller för platta produkter.

Mekaniska egenskaper - Brottgräns Se tabell

Mekaniska egenskaper vid rumstemperatur för långa och platta produkter av stålsorter med specificerad slagseghet. EN 10025-2.

Observera att nedanstående tabeller är utdrag ur EN 10025-2 och att kompletterande information finns i den kompletta normen. Informationen nedan är att betrakta som vägledning.

Minimum brottgräns MPa (b). Nominell tjocklek, mm

Beteckning Stålsort <3 >3 <100 >100 <150 >150 <250 >250 <400 (c)
S235JR 360-510 360-510 350-500 340-390 -
S235J0 360-510 360-510 350-500 340-390 -
S235J2 360-510 360-510 350-500 340-390 -
S275JR 430-580 410-560 400-540 380-540 235380-540
S275J0 430-580 410-560 400-540 380-540 -
S275J2 430-580 410-560 400-540 380-540 -
S355JR 510-680 470-630 450-600 450-600 380-540
S355J0 510-680 470-630 450-600 450-600 -
S355J2 510-680 470-630 450-600 450-600 -
S355K2 510-680 470-630 450-600 450-600 450-600

a) För plåt, band och bredplattstång med bredd > 600 mm gäller tvärprov (t) vinkelrätt mot valsriktningen. För alla övriga formvaror gäller värden för längsprov (l), parallellt med valsriktningen.
b) 1 MPa = 1 N/mm2.
c) Värdena gäller för platta produkter.

Översättningstabell för allmänna konstruktionsstål Se tabell

Observera att jämförelserna endast är att betrakta som vägledning

Enl. utdrag EN10027-1 Enl. närmast tidigare jämförbar SS-norm Enl. närmast tidigare jämförbar DIN-norm (17100)
S235JR SS-1311 USt37-2
S235JR SS-1312-00 RSt37-2
S235J0 - St37-3U
S235J2 - St37-3N
S275JR SS-1412-00 St44-2
S275J0 - St44-3U
S275J2 SS-1414-01 St44-3N
S355JR SS-2172-00 -
S355J0 SS-2132-01 St52-3U
S355J2 SS-2134-01 St52-3N
S355J2/N/M - -
S355K132 - -



Beteckningar för konstruktionsstål Se bild

Vägledning gällande vanliga beteckningar för konstruktionsstål
