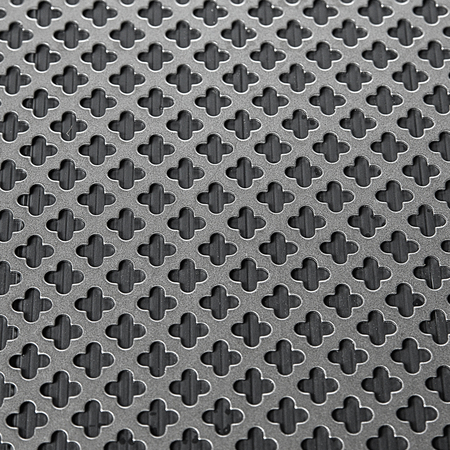

Perforerad plåt

Kemisk sammansättning vid chargeanalys för långa och platta stålprodukter av stålsorter med krav på slagseghet. EN 10025-2, EN 10028 eller 10149.

Observera att nedanstående tabell är ett utdrag och att kompletterande information finns i den kompletta normen. Informationen nedan är att betrakta som vägledning.

c) För profiler med nominell tjocklek > 100 mm skall C-halt överenskommas (option 26).
d) För långa produkter kan P och S halten vara 0.005% högre.
e) För långa produkter får max S-halt ökas med 0,015 % för förbättrad bearbetbarhet efter överenskommelse om stålet är behandlat för förbättrad sulfidmorfologi och den kemiska analysen visas min. 0,002 % Ca.
f) Maximihalten för kväve gäller inte om den kemiska analysen visar en lägsta halt av total Al av 0,020 % eller minst 0,015 % syrelösligt Al eller om tillräckligt mycket andra kvävebindande ämnen finns. I detta fall skall de kvävebindande ämnena anges i intyget.
g) Om andra ämnen tillsätts skall det anges i kontrollintyget.
h) För nominell tjocklek >150 mm: C = 0,20 % max.
i) För nominell tjocklek >30 mm: C = 0,22 % max.
j) Summan av Nb, V och Ti ska vara max. 0.22%
k) Summan av Cr, Cu, Mn och Ni ska vara max. 0.70%
l) Det ska finnas minst 0,010% finkornbildande ämnen närvarande. Även aluminium är ett av dessa ämnen. Minimihalten 0,010% avser lösligt aluminium. Detta värde anses uppnått om total aluminiumhalt är minst 0,013% vid tvist ska löslig halt bestämmas.
m) Tillverkas ej enligt EN. Hållfasthetsdata och analys är således ej normerade, utan baseras på leverantörernas datablad. Hållfasthet gäller för T=20mm. Beteckningen anspelar på materialets hårdhet i Brinell.

Mekaniska egenskaper vid rumstemperatur för långa och platta produkter av stålsorter med specificerad slagseghet. EN 10025-2, EN 10028 eller EN 10149

Observera att nedanstående tabeller är ett utdrag och att kompletterande information finns i den kompletta normen. Informationen nedan är att betrakta som vägledning.

Minimum sträckgräns ReH (a) MPa (b). Nominell tjocklek, mm

a) För plåt, band och bredplattstång med bredd > 600 mm gäller tvärprov (t) vinkelrätt mot valsriktningen. För alla övriga formvaror gäller värden för längsprov (l), parallellt med valsriktningen.
b) 1 MPa = 1 N/mm2.
c) Värdena gäller för platta produkter.
d) För tjocklek > 8 mm kan minimum sträckgräns vara 20 MPa lägre
e) Tjockleksintervallen är 40-60, 60-100 mm
m) Tillverkas ej enligt EN. Hållfasthetsdata och analys är således ej normerade, utan baseras på leverantörens datablad. Hållfasthet gället för T=20mm. Beteckningen anspelar på materialets hårdhet i Brinell.
n) Tjockleksintervallen är 3-50 (n1), 50-100 (n2) och 100-150 (n3) mm


Mekaniska egenskaper vid rumstemperatur för långa och platta produkter av stålsorter med specificerad slagseghet. EN 10025, EN 10028 eller EN 10149

Observera att nedanstående tabeller är ett utdrag och att kompletterande information finns i den kompletta normen. Informationen nedan är att betrakta som vägledning.

Minimum brottgräns MPa (b). Nominell tjocklek, mm

c) Värdena gäller för platta produkter.
m) Tillverkas ej enligt EN. Hållfasthetsdata och analys är således ej normerade, utan baseras på leverantörens datablad. Hållfasthet gället för T=20mm. Beteckningen anspelar på materialets hårdhet i Brinell.

Observera att jämförelserna endast är att betrakta som vägledning

Vägledning gällande vanliga beteckningar för konstruktionsstål
